Siemens S7 1500 Proje Planlama/

3 Haziran 2020

Uygulama planlama

Donanım yapılandırması


Giriş


S7-1500 otomasyon sisteminin konfigürasyonu, tüm modüllerin bir montaj rayına monte edildiği tek sıralı bir konfigürasyondan oluşur. Modüller U konnektörleri ile bağlanır ve böylece kendinden montajlı bir arka panel veri yolu oluşturur.


Kural

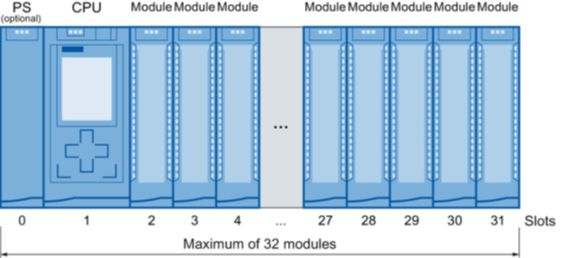

Bir S7-1500 otomasyon sistemi, 0 ila 31 arasındaki yuvaları kaplayan maksimum 32 modülden oluşur. S7-1500 otomasyon sistemi, tüm modüllerin bir montaj rayına monte edildiği tek sıralı bir yapılandırmayı destekler.


Not


Yük akımı sarf malzemelerinin yerleştirilmesi

Yük akımı beslemelerinin S7-1500 otomasyon sistemlerinin arka panel veri yoluna bağlantısı yoktur ve bu nedenle yapılandırılabilir bir yuva kullanmazlar. Yük akımı sarf malzemeleri yapılandırılan kurulumun soluna veya sağına monte edilebilir. Bir yük akımı beslemesini yapılandırılmış kurulumun sağına monte ederseniz, yük akımı beslemesinin ısı gelişimi, yapılandırılmış kurulum için bir boşluk bırakabilir. Ek bilgi için ilgili kılavuzlara bakın. Kullanılabilecek yük akımı kaynağı sayısı sınırsızdır.


Uygun modüller


Aşağıdaki tabloda, çeşitli yuvalarda hangi modüllerin kullanılabileceği gösterilmektedir:


Modül tipi

İzin verilen slotlar

Maksimum modül sayısı

Sistem güç kaynağı(PS)

0; 2 - 31

3

CPU(İşlemci)

1

1

I/O modülleri

2 - 31

30

Noktadan noktaya modüller

2 - 31

30

Teknoloji modülleri

2 - 31

30

PROFIBUS/PROFINET modülleri:

·      CPU 1511-1 PN kullanıldığında

2 - 31

4

·      CPU 1513-1 PN kullanıldığında

2 - 31

6

·      CPU 1515-2 PN kullanıldığında

2 - 31

6

·      CPU 1516-3 PN/DP kullanıldığında

2 - 31

8

·      CPU 1518-4 PN/DP kullanıldığında

2 - 31

8



Yük akımı beslemesinin özelliği

Tarif edilen maks. Değere 24 VDC beslemek. 32 modül ve giriş ve çıkış devreleri, SIMATIC serisi PM 70W 120 / 230V AC veya PM 190W 120 / 230V AC'den gelen yük akımı kaynaklarını öneriyoruz. Yük akımı sarf malzemeleri sayısı sınırsızdır.

Yük akımı kaynakları "S7-1500 montaj rayı"na monte edilebilir, ancak arka panel veri yoluna bağlantısı yoktur.

Yük akımı sarf malzemelerinin kılavuzlarındaki montaj kurallarına ve belirtilen montaj mesafelerine uyun.


Not

Kontrol kabininden modüllere alternatif 24 V besleme

Güvenli elektriksel izolasyon (SELV / PELV - IEC 60364-4-41) sağlanması koşuluyla, modüller kontrol kabininden 24 VDC ile de tedarik edilebilir.


Sistem ve yük güç kaynağı

S7-1500 otomasyon sisteminde, iki farklı güç kaynağı arasında bir ayrım yapmanız gerekir:

● Sistem güç kaynağı (PS)

Sistem güç kaynağının arka panel veri yoluna (U-konektör) bağlantısı vardır ve yalnızca arka panel veri yolu için dahili olarak gerekli sistem voltajını sağlar. Bu sistem voltajı, modül elektroniklerinin ve LED'lerin parçalarını sağlar. Bir sistem güç kaynağı, 24 VDC yük akımı kaynağına bağlı değilse CPU veya arabirim modülleri de sağlayabilir.

● Yük akımı beslemesi (PM)

Yük akımı kaynağı modülün giriş ve çıkış elektrik devrelerini besler. Ek olarak, CPU'ya ve sistem güç kaynağına 24 VDC sağlamak için bir yük akımı kaynağına ihtiyacınız vardır. 24 VDC ile CPU beslemesi, bir sistem güç kaynağı yoluyla arka panel veri yoluna voltaj sağlarsanız isteğe bağlıdır.

Yük akımı sarf malzemeleri kullanıyorsanız, SIMATIC serisi PM 70W 120 / 230V AC veya PM 190W 120 / 230V AC cihazlarımızı öneririz. Bu cihazlar montaj rayına monte edilebilir.

Aşağıda listelenen yük akımı kaynakları özellikle S7-1500 otomasyon sistemine teknik olarak uyarlanmıştır. Listelenen yük akımı kaynaklarının (PM 70W 120 / 230V AC ve PM 190W 120 / 230V AC) kullanımı zorunlu değildir çünkü örneğin bir SITOP modülü alternatif olarak kullanılabilir.

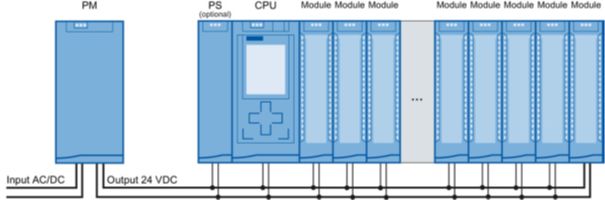

Şekil 1. Yük akımı kaynağı (PM) ve sistem güç kaynağı (PS) ile toplam yapılandırma


İsteğe bağlı olarak, CPU'nun sağ tarafındaki yuvalara (güç segmentleri) en fazla iki sistem güç kaynağı (PS) takabilirsiniz.

Sistem güç kaynakları

● PS 25W 24V DC: 24 VDC ve 25 W güç kaynağı

● PS 60W 24/48 / 60V DC: 24/48/60 VDC ve 60 W güç kaynağı

● PS 60W 120 / 230V AC / DC: 120/230 VAC ve 60 W güç kaynağı

Yük güç kaynakları

● PM 70W 120/230 V AC: 120/230 VAC ve 70 W güç kaynağı

● PM 190W 120/230 V AC: 120/230 VAC ve 190 W güç kaynağı

Sistem güç kaynaklarının kullanımı

CPU'dan arka panel veri yoluna beslenen güç, bağlı tüm modüllere güç sağlamak için yeterli değilse, sistem güç kaynakları gereklidir. Ayrıca, 120/230 VAC ile sistem güç kaynağını kullanabilir ve CPU'yu arka panel veri yolundan besleyebilirsiniz. CPU daha sonra 24 VDC ile beslenmek zorunda değildir.


Yapılandırmanız için ek bir sistem güç kaynağına ihtiyacınız olup olmadığı, modüllerin arka panel veri yolundan tükettiği güce bağlıdır. CPU ve arka panel veri yolu üzerinden sistem güç kaynakları tarafından sağlanan güç, I / O modülleri için gereken güçten daha büyük olmalıdır.

STEP 7 ile planlama yaparken, sağlanan ve gereken güç karşılaştırılır. Gerekli güç çok yüksekse, ADIM 7'den ilgili bir mesaj alırsınız.

Sistem güç kaynaklarını kullanma

Sistem güç kaynakları için aşağıdaki yuvalar kullanılabilir:

● CPU'nun solundaki 0 yuvasında bir sistem güç kaynağı

● CPU'nun sağ tarafındaki yuvalarda en fazla 2 sistem güç kaynağı (güç segmentleri)

Güç segmenti

Sağda, CPU'nun yanında ek sistem güç kaynakları kullanarak, yapılandırmayı güç segmentlerine bölebilirsiniz.




Yapılandırma varyantları

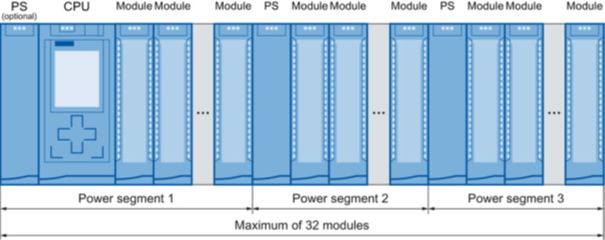

Şekil 2. 3 güç segmentli yapılandırma varyantları



Referans

Gerekli kablolar hakkında bilgi Güç dengesi hesaplama bölümünde mevcuttur.

CPU'nun, sistem güç kaynağının ve I / O modüllerinin performans değerleri (güç beslemesi, güç tüketimi) hakkında daha fazla bilgi Kılavuzlarda (http://support.automation.siemens.com/WW) bulunabilir. / view / en / 57251228) ilgili modüllerin.
