SIMATIC S7-1500 I/O Cihazları Part 1/

9 Haziran 2020

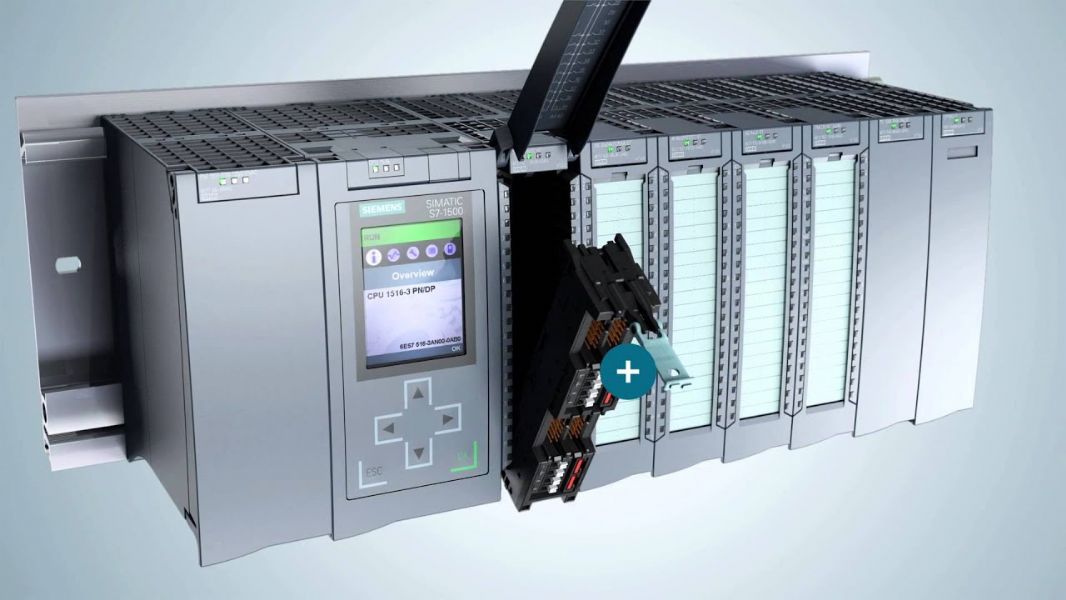

SIMATIC S7-1500 I/O cihazları için arayüz modülleri

Bir arabirim modülü SIMATIC S7-1500 I / O cihazlarını PROFINET veya PROFIBUS üzerinden kontrolör ile ET 200MP dağıtılmış I / O sistemi olarak bağlar. Arayüz modülü, üst seviye kontrolör ile G / Ç modülleri arasında veri alışverişi yapar


Arayüz modülleri

Kısa tanım

IM 155-5 PN HF IM 155-5 PN ST

IM 155-5 PN BA

IM 155-5 DP ST

Makale numarası

Yüksek Özellik (HF)

6ES7155-5AA00-0AC0

---

---

Standart (ST)

6ES7155-5AA01-0AB0

---

6ES7155-5BA00-0AB0

Temel (BA)

---

6ES7155-5AA00-0AA0

---

Manuel

Yüksek Özellik (HF)

---

---

Standart (ST)



---



Temel (BA)

---

---

Besleme gerilimi

24 V DC

24 V DC

24 V DC

IO modülü sayısı

30

12

12

Arayüzler

1 x PROFINET IO; entegre 2 portlu anahtar

1 x PROFINET IO; entegre 2 portlu anahtar

1 x PROFIBUS

Min. slave aralığı

---

---

100 μs

Eş zamanlı gerçek zamanlı iletişim (IRT)

X

---

---

Eş zamanlı mod

X (en kısa döngü 250 µs)

---

---

Öncelikli başlatma

X

---

---

Programlama cihazı olmadan cihaz değiştirme

X (LLDP; bir araç tarafından adres atama, örneğin, STEP 7)

X (LLDP; bir araç tarafından adres atama, örneğin, STEP 7)

---

Paylaşılan cihaz

Yüksek Özellik: 4 IO kontrol cihazı

Varsayılan: 2 IO denetleyicisi

2 IO denetleyicisi

---

Tanımlama ve bakım verileri

I&M 0 to 3

I&M 0 to 3

I&M 0 to 3

Ortam yedekliliği (MRP)

X

X

---

Planlı çoğaltma ile medya yedekliliği (MRPD)

Yüksek Özellik: X

Varsayılan:

---

---

S7-400H'de sistem yedekliliği

Yüksek Özellik: GSD dosyası ve STEP 7 V5.5 SP3 veya üstü ile

Varsayılan:

---

---

S7-1500R / H'de sistem yedekliliği

Yüksek Özellik: X

Varsayılan:

---

---

ET 200MP için GSD dosyası

PROFINET

PROFINET

PROFIBUS



Giriş ve çıkış modülleri (I / O)

I / O modülleri, denetleyici ve işlem arasındaki arabirimi oluşturur. Kontrolör, mevcut işlem durumunu bağlı sensörler ve aktüatörler aracılığıyla algılar ve karşılık gelen reaksiyonları tetikler.



   Dijital ve analog modüller, ilgili görev için gerekli girişleri / çıkışları sağlar.

   Giriş / çıkış modülleri fonksiyon sınıflarına ayrılmıştır.



Giriş / çıkış modüllerinin fonksiyon sınıfları
Aşağıdaki tablo, giriş / çıkış modüllerinin farklı işlev sınıflarının seçilen özelliklerini ve teknik özelliklerini göstermektedir.



İşlev sınıfı





Yüksek Hız (HS)

Son derece hızlı uygulamalar için özel modüller

En kısa giriş gecikmeleri

En kısa dönüşüm süreleri

Eş zamanlı mod



Yüksek Özellik (HF)

Esnek kullanım

Karmaşık uygulamalar için bile

Her kanal için parametreler

Her kanal için teşhis

Eklenti işlevleri



Analog modüller ile

• En yüksek doğruluk (<% 0.1)

• Yüksek ortak mod gerilimi (ör. 60 V DC / 30 V AC), gerekirse tek kanallı elektriksel izolasyonlu

·

Standart (ST)

Orta fiyat aralığı

Yük grubu / modül başına parametre

Yük grubu / modül başına tanılama

Analog modüller ile

• Üniversal modüller

• Doğruluk ≥% 0.3

• Ortak mod voltajı yakl. 10 V - 20 V

Temel (BA)

Ucuz, basit modüller

Parametre yok

Teşhis yok







Hangi I/O cihazı benim için uygundur?

SIMATIC S7-1500, çok çeşitli I / O modülleri sunar. Tesisinizin karmaşıklığına ve teknik ve fonksiyonel gereksinimlere bağlı olarak planlamanızı SIMATIC bileşenleri ile esnek ve modüler bir şekilde gerçekleştirirsiniz.

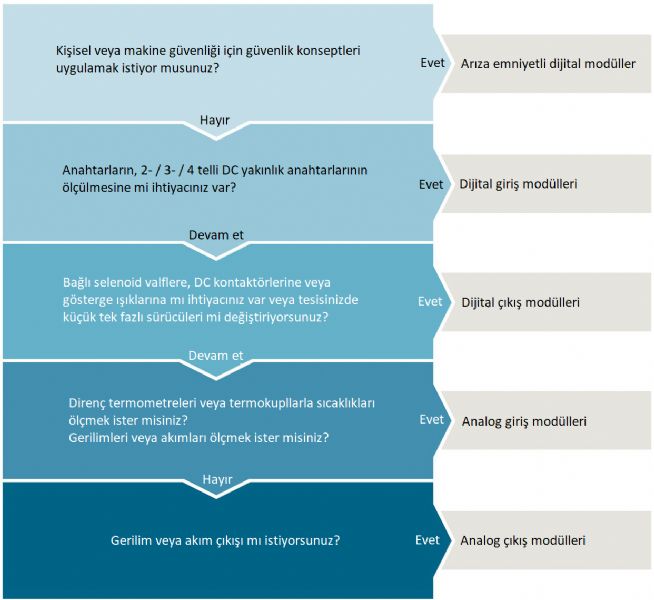

Şekil 3 Giriş / çıkış modülleri için seçim kılavuzu


Dijital Giriş Modülleri

Dijital giriş modülleri size aşağıdaki avantajları sağlar:

·         Düşük parça çeşitliliği ile yüksek kanal yoğunluğu, bu nedenle yedek parça siparişi, lojistik ve depolama için daha az çaba

·         Parametre atama ve tanılama olmadan 25 mm boyutundaki modüller, bu nedenle basit devreye alma

·         Vidalı bağlantı sistemindeki veya push-in sistemindeki (35 mm genişlik) veya 25 mm modüller için push-in sistemindeki ön konektör

·         Tüm modüller için aynı mekanik tasarım, aynı taşıma ve aynı aksesuarlar

·         Kablolama için aynı pim ataması, yani devre şemaları ve kablolama planları evrensel olarak kullanılabilir

·         Dar ve geniş modüllerin herhangi bir kombinasyonu

·         Merkezi olarak SIMATIC S7-1500 ve ET 200MP dağıtılmış I / O sisteminde kullanılabilir

·         Yüksek özellikli modüllerin her biri DI16x24VDC HF ve DI 32x24V DC HF'nin iki sayaç girişi ile basit sayma görevlerinin düşük maliyetli uygulanması




Digital  Çıkış Modülleri

Dijital çıkış modülleri size aşağıdaki avantajları sağlar:

·         Düşük parça çeşitliliği ile yüksek kanal yoğunluğu, bu nedenle yedek parça siparişi, lojistik ve depolama için daha az çaba

·         Parametre atama ve tanılama olmadan 25 mm boyutundaki modüller, bu nedenle basit devreye alma

·         Vidalı bağlantı sistemindeki veya push-in sistemindeki (35 mm genişlik) veya 25 mm modüller için push-in sistemindeki ön konektör

·         Tüm modüller için aynı mekanik tasarım, aynı taşıma ve aynı aksesuarlar

·         Kablolama için aynı pim ataması, yani devre şemaları ve kablolama planları evrensel olarak kullanılabilir

·         Dar ve geniş modüllerin herhangi bir kombinasyonu

·         Merkezi olarak SIMATIC S7-1500 ve ET 200MP dağıtılmış I / O sisteminde kullanılabilir

·         Yüksek özellikli modül DQ 8x24VDC / 2A HF: Sabit anma gerilimi ve değişken darbe süresi ile periyodik darbeler kolayca oluşturmak için darbe genişliği modülasyonunu (PWM) kullanabilirsiniz.
Tipik kullanım:

-       Oransal valflerin ve yol değerlerinin kontrolü (örn. Tutma akımını azaltarak enerji tasarrufu).

-       Isıtma kontrolü örn. harici bir ek güç ünitesi aracılığıyla.



Arıza emniyetli dijital modüller

Arıza emniyetli dijital modüller, ekipman ve personel güvenliği alanındaki güvenlik kavramlarını uygulamak için mevcuttur (örneğin, işleme makinelerinin çalışmasındaki acil durdurma cihazları için).

Arıza emniyetli modüller, saha bilgilerinin güvenli bir şekilde işlenmesini sağlar (sensörler: örn. ACİL KAPAMA düğmeleri, ışık bariyerleri; aktüatörler, örneğin motor kontrolü). Gerekli güvenlik sınıfına göre, güvenli işleme için gereken tüm donanım ve yazılım bileşenleri sağlanır. Aşağıdaki tabloda kullanılabilir arızaya dayanıklı modüller gösterilmektedir.


Arıza korumalı giriş ve çıkış modülleri S7-1500 size aşağıdaki avantajları sağlar:

·         Yüksek kanallı, arıza korumalı girişler ve çıkışlar

·         Merkezi olarak SIMATIC S7-1500 ve ET 200MP dağıtılmış I / O sisteminde kullanılabilir

·         Standart ve güvenlik programlarının işlenmesi

·         TIA Portalı'nda standart ve güvenlik otomasyonu için tek tip mühendislik

·         IEC 61508: 2010 veya PL e ve kategori 4'e göre ISO 13849-1: 2015 veya EN ISO 13849-1: 2015'e göre SIL 3'e kadar güvenlikle ilgili işlevlerin entegrasyonu
