S7-1500 PLClerde Haberleşme Sistemleri Nelerdir?/

Haberleşme Seçenekleri

PN/IE

DP

Serial

Devreye alma, test, teşhis için PG haberleşme

X

X

---

Operatör kontrolü ve izlemesi için HMI haberleşme

X

X

---

TCP / IP, UDP, TCP-on-ISO, ISO protokolü ile veri değişimi

X

---

---

Sunucu olarak OPC UA üzerinden veri alışverişi

X

---

---

Müşteri olarak OPC UA üzerinden veri alışverişi

X

---

---

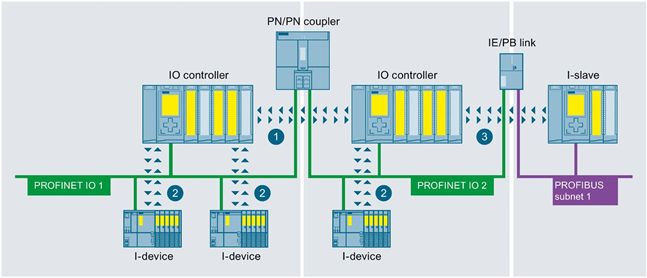

IO denetleyicileri arasında doğrudan veri alışverişi

X

---

---

Modbus TCP üzerinden haberleşme

X

---

---

UDP Multicast aracılığıyla haberleşme

X

---

---

Proses alarmlarını e-posta ile gönderme

X

---

---

FTP üzerinden dosya yönetimi ve dosya erişimi (Dosya Aktarım Protokolü);

CP, FTP istemcisi ve FTP sunucusu olabilir

X

---

---

S7 Haberleşme

X

X

---

Seri noktadan noktaya veya çok noktalı bağlantı

Freeport, 3964 (R) ile noktadan noktaya veri alışverişi,

USS veya Modbus protokolü

---

---

X

Web sunucusu

HTTP (S) üzerinden veri alışverişi, örneğin teşhis için

X

---

---

SNMP (Basit Ağ Yönetim Protokolü)

X

---

---

Zaman senkronizasyonu

X

X

---

Kısa tanım

CM 1542-1

CP 1543-1

CP 1545-1

Makale numarası

6GK7542-1AX00-0XE0

6GK7543-1AX00-0XE0

6GK7545-1GX00-

0XE0

Kılavuz

Bus sistemi

PROFINET

Endüstriyel Ethernet

Endüstriyel Ethernet

Arayüz

RJ45

RJ45

RJ45

Veri iletim hızı

10/100 Mbps

10/100/1000 Mbps

10/100/1000 Mbps

İşlevsellik ve protokoller

TCP/IP, ISO-on-TCP, UDP, Modbus TCP, S7 communication, IP Broadcast/Multicast, IP routing, SNMPv1

TCP/IP, ISO, UDP, Modbus TCP, S7 communication, IP Broadcast/Multicast, Security, Secure Open User Communication, SMTPS, diagnostics SNMPV1/V3, DHCP, FTP client/server e- mail, IPV4/IPV6

TCP/IP, ISO, UDP, Modbus TCP, S7 communication, IP Broadcast/Multicast, Security, Secure Open User Communication, SMTPS, diagnostics SNMPV1/V3, DHCP, FTP client/server email, IPV4/IPV6

Teşhis kesintisi

X

X

X

Donanım kesintisi

X

---

---

Eş zamanlı mod

---

---

---

MQTT üzerinden bulut sistemlerine bağlantıT

---

---

X

UDP üzerinden OPC UA PubSub

---

---

X

Kısa tanım

CM 1542-5

CP 1542-5

Makale numarası

6GK7542-5DX00-0XE0

6GK7542-5FX00-0XE0

Kılavuz

Bus sistemi

PROFIBUS

PROFIBUS

Arayüz

RS485

RS485

Veri iletim hızı

9600 bps to 12 Mbps

9600 bps to 12 Mbps

İşlevsellik ve protokoller

DPV1 master/slave,

S7 haberleşme,

PG/OP haberleşme,

Açık Kullanıcı İletişimi

DPV1 master/slave,

S7 communication,

PG/OP communication,

FDL

Teşhis kesintisi

X

X

Donanım kesintisi

X

X

Eş zamanlı mod

---

---

Kısa tanım

CM PtP RS232 HF CM PtP RS232 BA

CM PtP RS422/485 HF CM PtP RS422/485 BA

Makale numarası

Yüksek Özellik (HF)

6ES7541-1AD00-0AB0

6ES7541-1AB00-0AB0

Temel (BA)

6ES7540-1AD00-0AA0

6ES7540-1AB00-0AA0

Kılavuz

Yüksek Özellik (HF)

Temel (BA)

Arayüz

RS232

RS422/485

Veri iletim hızı

Yüksek Özellik (HF)

300 to 115 200 bps

300 to 115 200 bps

Temel (BA)

300 to 19 200 bps

300 to 19 200 bps

Çerçeve uzunluğu, maks.

Yüksek Özellik (HF)

4 KB

4 KB

Temel (BA)

1 KB

1 KB

Teşhis kesintisi

X

X

Donanım kesmesi

---

---

Eş zamanlı mod

---

---

Protokoller

Yüksek Özellik (HF)

Freeport, 3964 (R),

Modbus RTU master,

Modbus RTU slave

Freeport, 3964 (R),

Modbus RTU master,

Modbus RTU slave

Temel (BA)

Freeport, 3964 (R)

Freeport, 3964 (R)
