Siemens S7-1500 Güç Kaynağı, Bağlantı Elemanları ve Sistem Kablolaması/

15 Haziran 2020
Güç kaynağı

Tesis büyüklüğüne göre boyutlandırılacak bir otomasyon sisteminin güç kaynağı. SIMATIC S7-1500 CPU'lar bir yük güç kaynağı veya bir sistem güç kaynağı aracılığıyla sağlanır. CPU'ya arka panel veri yolunu sağlayan bir sistem güç kaynağı entegre edilmiştir. Sistem yapılandırmasına bağlı olarak, tümleşik sistem güç kaynağını iki adede kadar ek sistem güç kaynağı modülüyle genişletebilirsiniz. Tesisinizde yüksek güç gereksinimleri varsa, örn. I / O yük grupları, ek yük güç kaynakları bağlayabilirsiniz.

Aşağıdaki tabloda SIMATIC S7-1500 otomasyon sistemi için iki güç kaynağı arasındaki temel farklar gösterilmektedir:

Güç kaynağı

Açıklama


Yük güç kaynağı (PM)


CPU, sistem güç kaynağı (PS), I / O modüllerinin giriş / çıkış devreleri ve tüm sensörler ve aktüatörler gibi S7-1500 sistem bileşenlerine 24 V DC besler. Yük güç kaynağını doğrudan CPU'nun soluna takabilirsiniz (arka panel veriyoluna bağlantı olmadan).

Arka panel veri yolunun voltajını bir sistem güç kaynağı ile beslerseniz, CPU veya arabirim modülünün DC 24 V ile beslenmesi isteğe bağlıdır.



Sistem güç kaynağı (PS)


Yalnızca dahili olarak gerekli sistem voltajını besler.

Modül elektronik parçalarını ve LED'leri sağlar.

Ek olarak PS 60W 24/48 / 60V DC HF, CPU kalıcılığının tüm çalışma belleğini tutar.

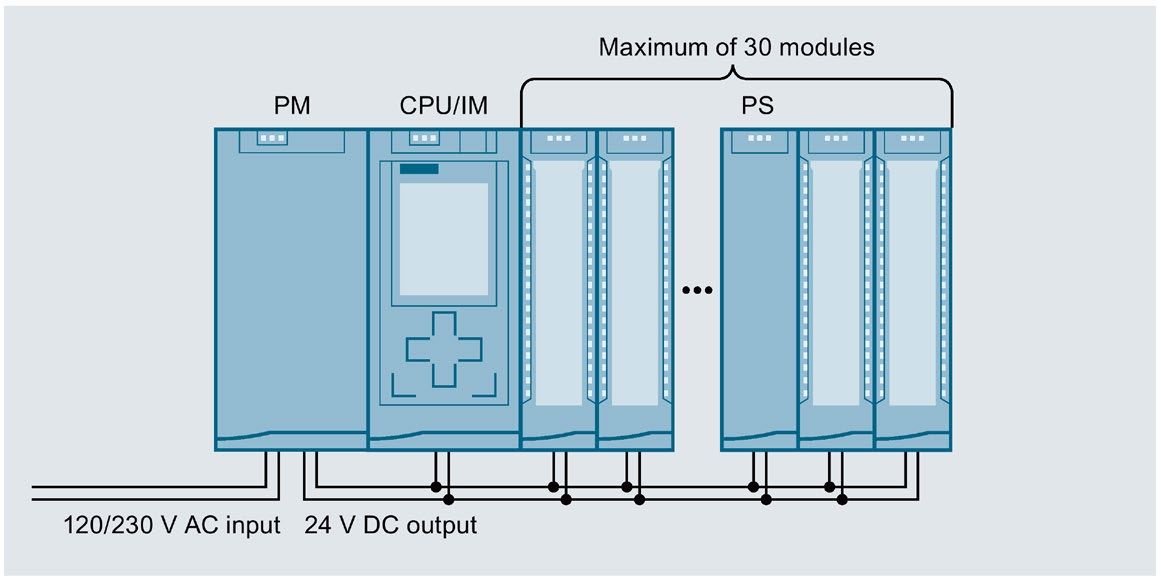

Yük güç kaynağı ve sistem güç kaynağı olan bir sistemin yapılandırma örneği

Aşağıdaki şekilde yük güç kaynağı ve ek sistem güç kaynağı olan bir sistem yapılandırması gösterilmektedir.


Şekil 1 Güç kaynağının genel yapılandırması

Modüllerin arka panel veri yolundan beslenmesini sağlamak için, gelen güç TIA Portal mühendislik sisteminde veya TIA Seçim Aracında gerekli güç ile karşılaştırılır.
Planlama aşamalarında olduğu gibi, arka panel veri yoluna beslenen gücün daima çekilen güçten büyük veya ona eşit olduğundan emin olun.

Sistem güç kaynağı modülleri
Sistem güç kaynakları, S7-1500 modüllerinin dahili elektroniklerine arka panel veri yolu üzerinden güç sağlar.


Yük güç kaynağı modülleri
Giriş voltajının otomatik aralık seçimine sahip yük güç kaynağı modülleri
SIMATIC S7-1500 kontrol ünitesine tasarım ve işlevsellik açısından en uygun şekilde uyarlanmıştır.

* İki eşit yük akımı besleme modülünün paralel bağlanmasıyla güç artışı mümkündür

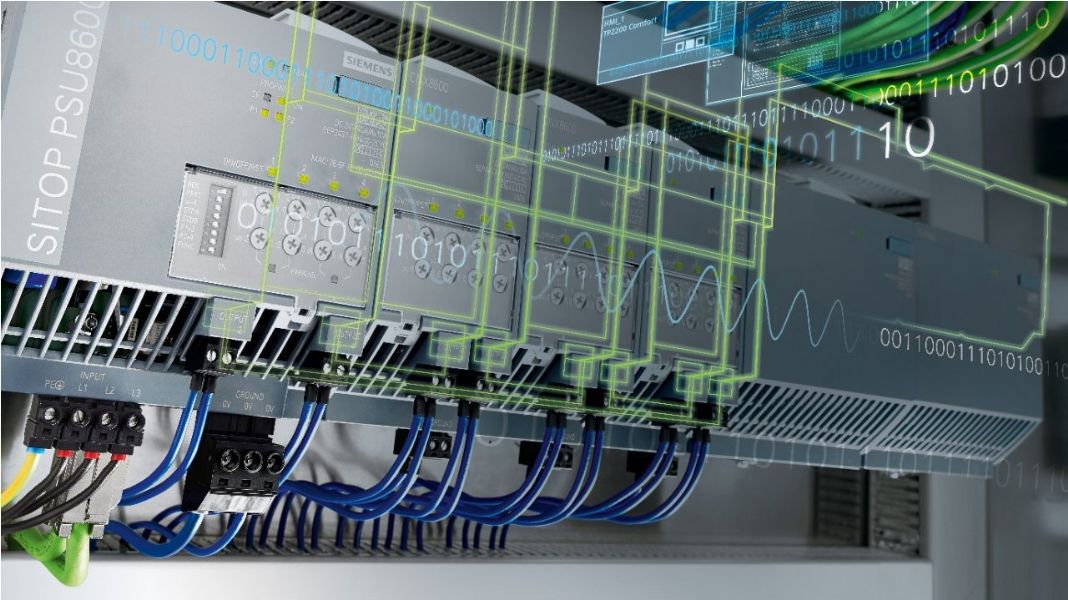

Yük güç kaynağına alternatif olarak SITOP güç kaynağını kullanma

Alternatif olarak, SITOP serisinden (https://mall.industry.siemens.com/mall/en/WW/Catalog/Products/10008864) (SITOP smart veya SITOP modüler) harici bir 24 V güç kaynağı kullanılabilir:
● Daha yüksek çıkış akımları ve 1 fazlı veya 3 fazlı besleme için
● Güç paketinin arızalanmasına karşı koruma olarak 24 V güç kaynağının yedek kurulumu ile
● Elektrik kesintisine karşı koruma olarak 24 V güç kaynağının arabelleğe alınması (örn. DC UPS ile)
● Aşırı yük veya kısa devreye karşı koruma olarak 24 V yüklerin seçici izlenmesi ile


Bağlantı elemanları ve sistem kablolaması

Ön konektör ve ekran kontağı

Ön konektörler I / O modüllerini bağlamak için kullanılır. Analog modüller ve teknoloji modülleri gibi EMC kritik sinyalleri olan modüller için, ön konektörlerin de bir kalkan kontağına ihtiyacı vardır.
Ön konektörler isteğe bağlı olarak vidalı terminaller ve push-in terminalli 35 mm modüller ve push-in terminalli 25 mm modüller için mevcuttur. 25 mm'lik modüller için ön konektörler, I / O modüllerinin teslimat kapsamına dahildir.
24 V DC, örneğin, analog modüller için bir geçmeli besleme elemanı aracılığıyla sağlanır.
Ekran kontağı ekran braketinden ve ekran terminalinden oluşur. Blendaj terminali ile birlikte blendaj braketi, kablo blendajlarının düşük empedanslı, modül düzeyinde minimum kurulum süreleriyle bağlanmasına olanak tanır. Ekranlama aletsiz gerçekleşir.
Bileşenler (besleme elemanı, ekranlama braketi ve ekran kelepçesi) modüllerin teslimat kapsamına dahildir.

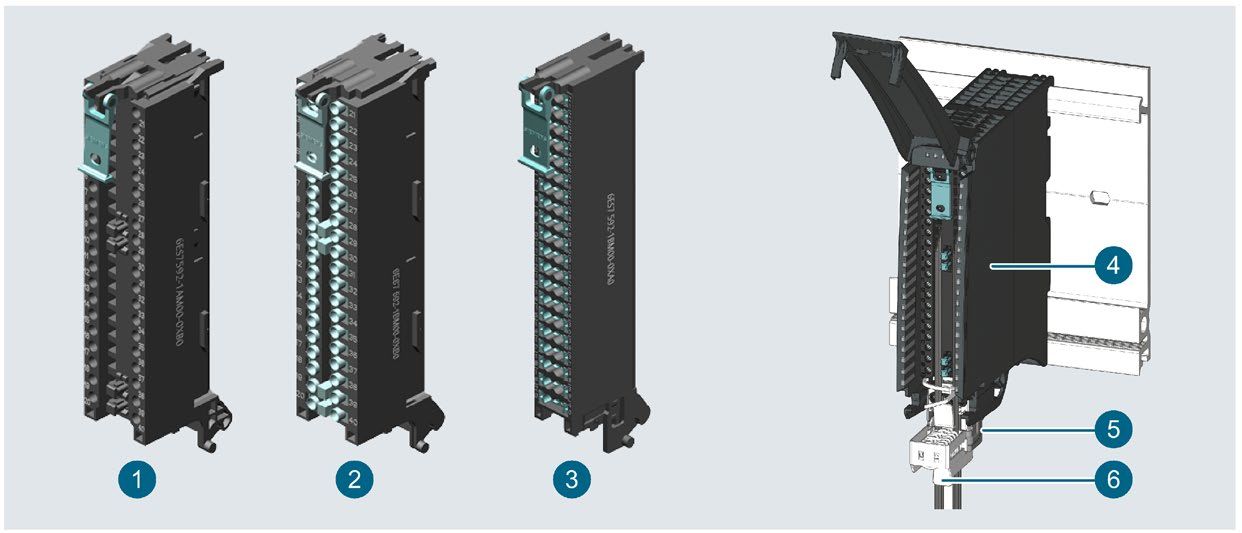

Ön konnektör 35 mm vidalı terminallerle
Ön konnektör 35 mm soketli terminallerle
Ön konnektör 25 mm soketli terminallerle
Ön konektör
Kalkan braketi
Kalkan terminali

Şekil 2 Ön konnektörün blendajlı ve blendajsız versiyonları

U konnektör

Ayrı modüller U konektör ile birbirine bağlanır. U konnektör modüller arasında mekanik ve elektriksel bağlantı kurar. U konektörleri, I / O modüllerinin teslimat kapsamına dahildir.

SIMATIC TOP bağlantısı Sistem kablolaması

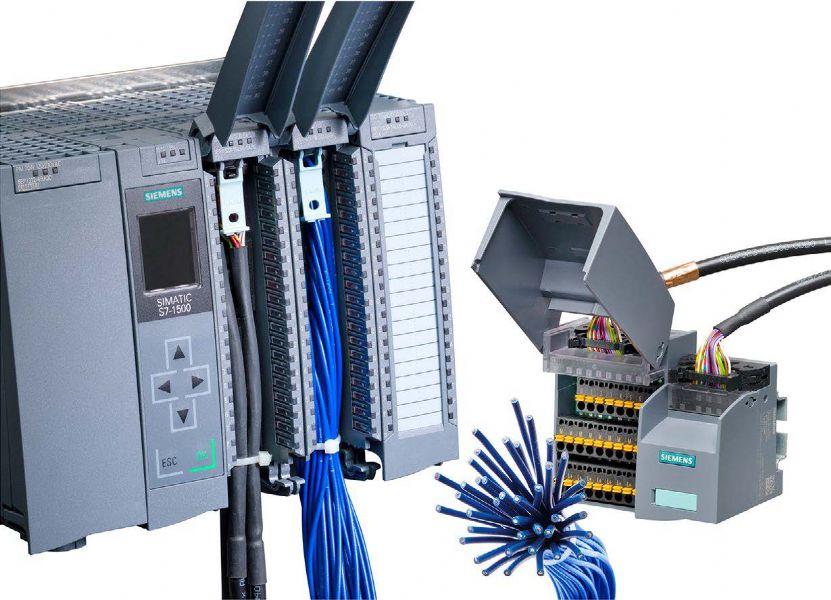

Şekil 3 Örnek: SIMATIC TOP bağlantılı sistem kablolaması

35 mm'lik modüller için, SIMATIC TOP bağlantısının prefabrik bağlantı elemanlarıyla sistem kablolaması iki versiyonda mevcuttur:
● Sahadan sensörleri ve aktüatörleri bağlamak için ön konnektör modülü, bağlantı kabloları ve bağlantı modüllerinden oluşan tamamen modüler bağlantı
● Kabin içinde kablolama için tek damarlı ön konektörden oluşan esnek bağlantı

S7-1500 ve ET200MP için SIMATIC TOP bağlantısında (https://support.industry.siemens.com/cs/ww/en/view/95924607) kılavuzunda daha fazla bilgi bulabilirsiniz.
