Siemens S7 1500 PLC Kurulumu Montaj Rayının Montajı/

16 Haziran 2020

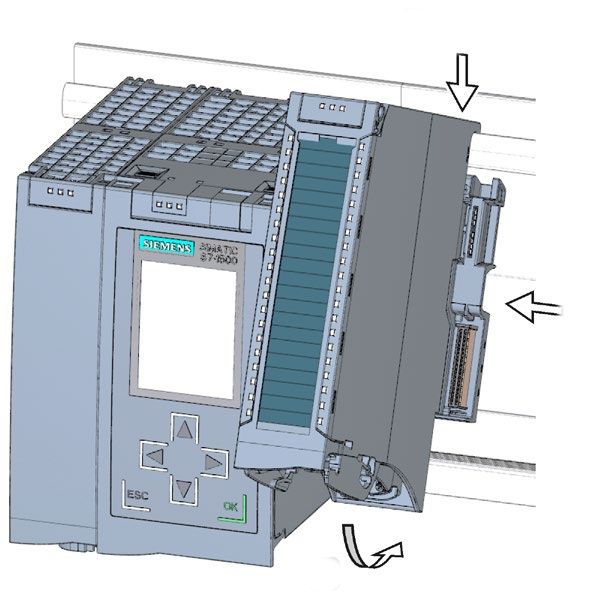

Montaj Rayının Montajı



Uzunluklar ve matkap delikleri


Montaj rayları altı uzunlukta teslim edilir:

● 160 mm

● 245 mm

● 482,6 mm (19 inç)

● 530 mm

● 830 mm

● 2000 mm

Ürün numaralarını Aksesuarlar / yedek parçalar ekinde bulabilirsiniz (Sayfa 336).

Montaj rayları (160 ila 830 mm), vidaları sabitlemek için iki delme deliği ile birlikte gelir. Montaj rayını topraklamak için bir dizi vida verilir.

2000 mm montaj rayı, özel uzunluklara sahip montajlar için tasarlanmıştır ve vidaları sabitlemek için delikleri yoktur. Topraklama için hiçbir vida seti montaj rayı ile kapatılmamıştır (Aksesuar / yedek parça olarak sipariş edilebilir (Sayfa 336)).

İki matkap deliği arasındaki maksimum ofsetlerin özellikleri, "Matkap delikleri için boyutlar" tablosunda bulunabilir.


Gerekli aletler


● Piyasada satılan demir testeresi

● Matkap ∅ 6,5 mm

● Tornavida

● Topraklama kablosu bağlantısı için boyut 10 ayarlanabilir vidalı anahtar veya lokma anahtar

● Seçilen vidalarla eşleşen ayarlanabilir vida anahtarı

● Topraklama kablosu için sıyırma aleti ve kıvırma aleti


Gerekli aksesuarlar


Montaj raylarını sabitlemek için aşağıdaki vida tiplerini kullanın:



Tablo 1 Gerekli aksesuarlar




İçin ...




kullanabilirsiniz ...




Açıklama




 • Dış sabitleme vidaları



• Ek tespit vidaları (482,6 mm montaj rayları için)




ISO 1207 / ISO 1580'e (DIN 84 / DIN 85) göre M6 dolgu kafası vidaları



ISO 4017'ye (DIN 4017) göre M6 altıgen başlı vidalar




Montajınız için uygun bir vida uzunluğu seçin.



ISO 7092'ye (DIN 433) uygun olarak iç çapı 6.4 mm ve dış çapı 11 mm  olan silindir kapağı vidaları için de rondelalara ihtiyacınız vardır.




Yazımızın devamını okumak için lütfen tıklayınız.
