Siemens S7 1500 PLC Kurulumu CPU, Arayüz Modülü ve I/O Modüllerinin Montajı/

17 Haziran 2020

CPU'yu takma



Giriş


CPU, kullanıcı programını yürütür ve modüllerin elektroniğine arka panel veriyolu üzerinden güç sağlar.


Gereksinimler


Montaj rayı takılıdır.

CPU'nun solunda bulunan bir sistem güç kaynağında, sağ arka tarafa bir U konektörü takılır.



Not

Koruyucu film

CPU'nun ekranda çıkarılabilir bir koruyucu film ile sağlandığını lütfen unutmayın. Koruyucu filmi gerektiği gibi çıkarabilirsiniz.



Gerekli aletler


4,5 mm bıçaklı tornavida


CPU'yu takma


Video serisini izleyin (http://www.automation.siemens.com/salesmaterial-as/interactive-manuals/getting-started_simatic-s7-1500/videos/EN/mount/start.html)


CPU yüklemek için şu adımları izleyin:

1. CPU'nun sağ arka tarafına bir U konektörü takın.

2. CPU'yu montaj rayına takın. Ayrıca gerekirse CPU'yu sol sistem güç kaynağına da itin.

3. U konektörün sistem güç kaynağına takıldığından emin olun. CPU'yu arkaya doğru çevirin.

4. CPU'yu sıkın (sıkma torku 1.5 Nm).

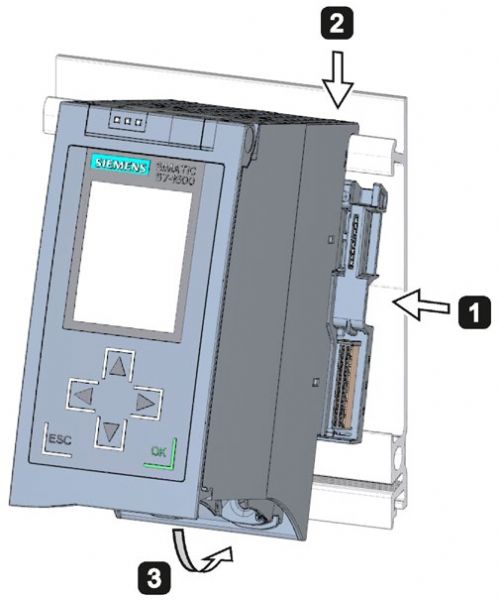

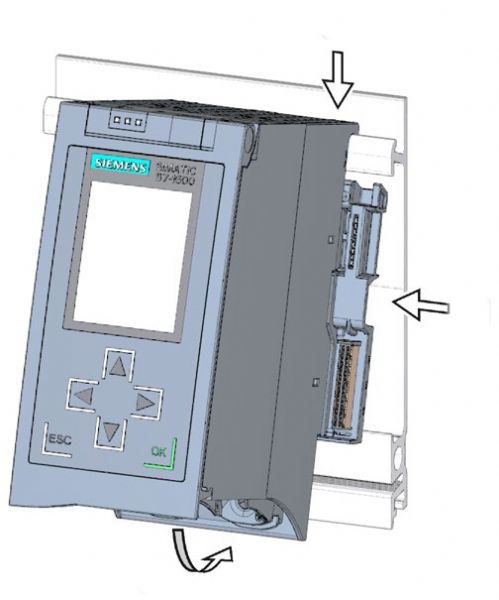

Şekil 1 - CPU'yu Takma


CPU'yu kaldırma


CPU kabloludur ve bunu ek modüller takip eder.


Bir CPU'yu kaldırmak için şu adımları izleyin:

1. Ön kapağı açın.

2. CPU'yu STOP moduna getirin.

3. Besleme besleme voltajını kapatın.

4. Besleme gerilimi konektörünü çekin.

5. PROFIBUS / PROFINET veri yolu bağlantılarını tornavidayla gevşetin.

6. Bus konnektörünü CPU'dan ayırın.

7. CPU sabitleme vidalarını sökün.

8. CPU'yu montaj rayından dışarı döndürün.




Arayüz modülünü takma



Giriş


Arayüz modülü ET 200MP'yi PROFINET IO / PROFIBUS DP'ye bağlar.

Arayüz modülü, üst seviye kontrolör ile I / O modülleri arasında veri alışverişi yapar.


Gereksinimler


Montaj rayı takılıdır.

Arayüz modülünün solunda bulunan bir sistem güç kaynağı için, sol arka tarafa bir U konektörü takılmıştır.


Gerekli aletler


4,5 mm bıçaklı tornavida

Arayüz modülünü takma

Video serisni izleyin (https://support.industry.siemens.com/cs/media/67462859_instal_web_en/start.htm)


Bir arabirim modülü takmak için aşağıdakileri yapın:

1. U-konektörünü arabirim modülünün sağ arka tarafına monte edin.

2. Arayüz modülünü raya takın.

3. Arayüz modülünü arkaya doğru döndürün.

4. Arayüz modülünü sıkın (sıkma torku 1,5 Nm).

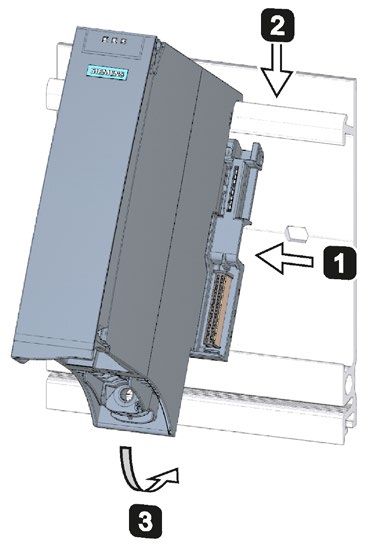

Şekil 2 - Arayüz modülünü takma


Arayüz modülünü çıkarma


Arayüz modülü kabloludur ve bunu ek modüller takip eder.


Arayüz modülünü kaldırmak için şu adımları izleyin:

1. Arayüz modülü için besleme gerilimini kapatın.

2. Ön kapağı açın.

3. Bus soketini ve besleme gerilimi soketini tornavidayla gevşetin.

4. Fişi arayüz modülünden çıkarın.

5. Arayüz modülünün sabitleme vidasını gevşetin.

6. Arabirim modülünü montaj rayından dışarı doğru döndürün.




I / O modüllerini takma



Giriş


I / O modülleri daha sonra CPU / arayüz modülünün sağına monte edilir. I / O modülleri, denetleyici ve işlem arasındaki arabirimi oluşturur. Kontrolör, mevcut işlem durumunu bağlı sensörler ve aktüatörler aracılığıyla algılar ve karşılık gelen reaksiyonları tetikler.


Gereksinimler


Montaj rayı takılıdır.

CPU / arayüz modülü takıldı.

I / O modülünün solunda bulunan modül / CPU / arayüz modülünde, sağ arka tarafa bir U konektörü takılmıştır.


Gerekli aletler


4,5 mm bıçaklı tornavida


I / O modüllerini takma


Video serisini izleyin (http://www.automation.siemens.com/salesmaterial-as/interactive-manuals/getting-started_simatic-s7-1500/videos/EN/mount/start.html)


Bir I / O modülü takmak için aşağıdaki işlemleri yapın:

1. I / O modülünün sağ arka tarafına bir U konektörü takın.

İstisna: Montajdaki son I / O modülü

2. I / O modülünü montaj rayına takın. I / O modülünü sol modüle doğru itin.

3. I / O modülünü arkaya doğru döndürün.

4. I / O modülünü sıkın (sıkma torku 1,5 Nm).

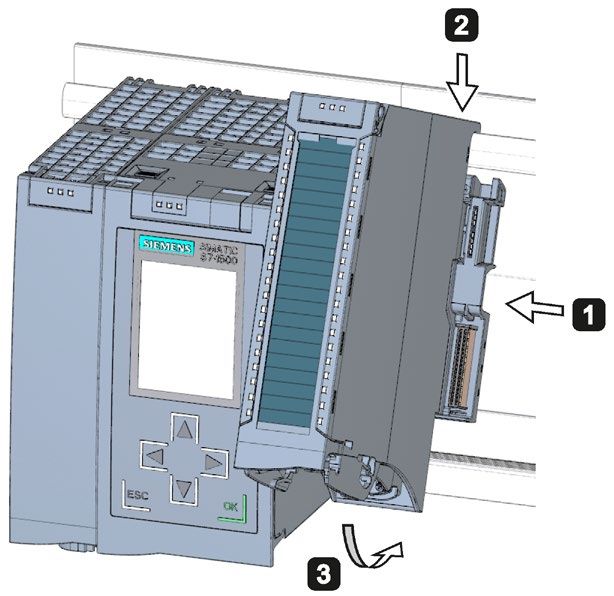

Şekil 3 - I / O modülünü takma


I / O modüllerini kaldırma


I / O modülü kablolu.


Bir I / O modülünü sökmek için aşağıdaki işlemleri yapın:

1. Tüm besleme besleme voltajlarını kapatın.

2. Ön kapağı açın.

3. İletişim modülleri için: Konektörü gevşetin ve modülden çıkarın.

4. I / O modüllerinde: Kilit açma kayışını kullanarak ön konektörü I / O modülünden dışarı çekin. Ön konnektörü aşağı doğru çevirin. Ön konektörü kılavuz oluklarından sökün.

5. I / O modülünün sabitleme vidasını gevşetin.

6. I / O modülünü montaj rayından dışarı doğru döndürün.
