Siemens S7 1500 PLC Bakım; I / O Modüllerini ve Ekranı / Ön Kapağı Değiştirme/

19 Haziran 2020

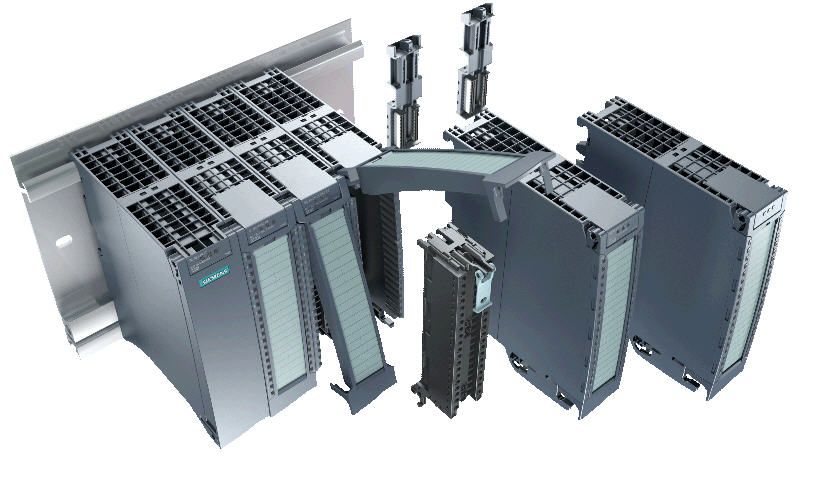

I / O Modüllerini Çıkarma ve Takma



Gereklilikler


Ön konektörleri ve G / Ç modüllerini yalnızca voltaj kapalıyken çıkarın veya takın.


DİKKAT

Fiziksel hasar meydana gelebilir

Ön konektörleri ve / veya açık voltajlı G / Ç modüllerini takar veya çıkarırsanız, bu tesisinizde tanımlanmamış koşullara yol açabilir.

Bunun sonucunda S7-1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sistemi zarar görebilir.

Bu nedenle yalnızca ön konektörleri ve / veya kapalı gerilimli I / O modüllerini takın / kaldırın.

Bu nedenle, bir tesisin planlanması sırasında daima gerekli, ilgili standartlara ve güvenlik yönergelerine uyduğunuzdan emin olun.




Ekran / Ön Kapağın Değiştirilmesi


Ekranı değiştirin (Standart, 6ES751x-xxx02-0AB0 / 6ES751x-1CK01-0AB0 numaralı F-CPU / Kompakt CPU'lar)


Ekran takılabilir. Çalışma sırasında ekranı çıkarabilir veya değiştirebilirsiniz (RUN). Ekranın çıkarılması veya değiştirilmesinin çalışan CPU üzerinde herhangi bir etkisi yoktur.

Ekranı CPU'dan kaldırmak için şu adımları izleyin:

1. Ön kapağı yukarı çevirin.

2. 3,5 mm tornavida ile önden ekranın mandal mekanizmasına bastırın. Bu, ekranın tam üzerinde ortada bulunur.

3. Tornavidayı yukarıdan hafifçe bastırın ve ekranı destekten çıkarın.

4. Ekranı yukarı doğru çıkarın.

5. Ekranı çıkardınız.

6. Yeni ekranı CPU'ya yerleştirin ve duyulabilir şekilde yerine oturana kadar üst alana sıkıca bastırın.

7. Ön kapağı yerine oturtun.




Yazımızın devamını okumak için lütfen tıklayınız.
