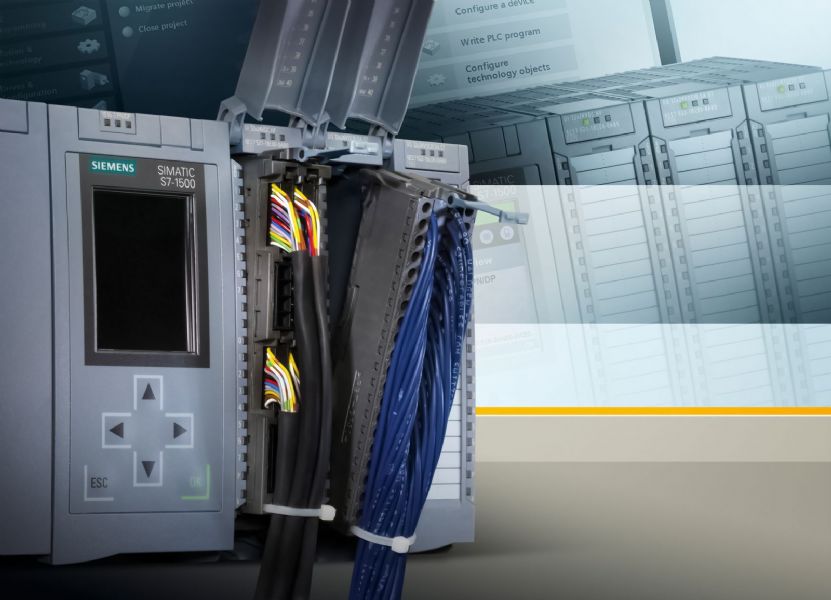

Siemens S7 1500 PLC Bakım; I / O Modüllerinin ve Ön Konnektörlerin Değiştirilmesi/

19 Haziran 2020

I / O Modüllerinin ve Ön Konektörlerin Değiştirilmesi




1 - I / O modülündeki ve ön konektördeki kodlama öğesi


Fonksiyon


S7-1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sisteminin I / O modülleri için tüm ön konektörler aynıdır. Kodlama elemanı, bir ön konektörün farklı bir elektrik pimi ataması olan bir modüle takılmasını önler.


I / O modülünün teslimat durumu


Teslimat durumunda, kodlama elemanı I / O modülünde bulunur.


Şekil 1 - I / O modülündeki kodlama elemanı (teslimat koşulu)


Ön konektördeki kodlama elemanı


Ön konektör I / O modülüne ilk kez takıldığında, kodlama elemanının yarısı ön konektöre kilitlenir. Ön konektörü I / O modülünden çıkardığınızda, kodlama öğesinin bu yarısı ön konektörde kalır, diğer yarısı I / O modülünde kalır.


Şekil 2 - I / O modülü / ön konektördeki kodlama öğesi


Aynı elektrik pimi atamasına sahip modüllere kodlu bir ön konektör takabilirsiniz.

Bölüm Uygulama planlaması (Sayfa 90).


DİKKAT

Fiziksel hasar meydana gelebilir

Kodlama elemanı değiştirilirse veya çıkarılırsa, ön konnektörün elektrik bağlantısının düzgün bir şekilde yapılmadığı modüllere takılması mümkün olacaktır.

Bu, modülü ve / veya bağlı sensörleri ve aktüatörleri yok edebilir. Tehlikeli bitki durumları bile mümkündür.

Ön konektörü farklı bir modülde kullanmak istemiyorsanız ve proses kablolarını buna göre değiştirmedikçe kodlama elemanını değiştirmeyin.




Yazımızın devamını okumak için lütfen tıklayınız.
